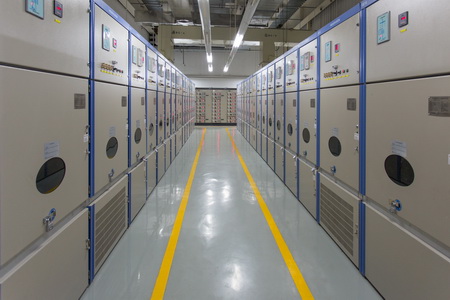

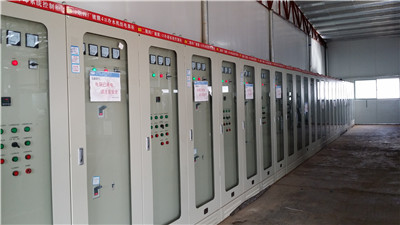

配電柜、配電屏安裝
1、施工準備
（1）技術準備
a. 施工圖紙、設備產品合格證等技術資料齊全。
b. 施工方案、技術、安全、消防措施落實。
（2）材料要求
a. 設備及材料均應符合國家或部頒的現行技術標準，符合設計要求。實行生產許可證和安全認證制度的產品，有許可證編號和安全認證標志，相關材證資料齊全。
b. 設備有銘牌，注明廠家、型號。
3)安裝使用材料：
① 型鋼表面無嚴重銹斑，無過度扭曲、彎折變形，焊條無銹蝕，有合格證和材質證明書。
② 鍍鋅制品螺栓、墊圈、支架、橫擔表面無銹斑，有合格證和質量證明書。
③ 其他材料，鉛絲、酚醛板、油漆、絕緣膠墊等均應符合質量要求。 ④ 配電柜（屏）體應有一定的機械強度，周邊平整無損傷。鐵制柜（屏）體二層底板厚度不小于1.5mm。
⑤ 導線電纜的規格型號必須符合設計要求，有產品合格證。
（3）主要機具
1)吊裝機具：倒鏈、鋼絲繩、麻繩索具等。
2)安裝工具：臺鉆、手電鉆、電錘、砂輪、電焊機具、氣焊機具、臺
鉗、案子、銼刀、鋼鋸、扳手、錘子、電工刀、改錐、克絲鉗、壓接鉗、電爐、噴燈、錫鍋、錫勺等。
3)測試檢驗工具：兆歐表、萬用表、水平板、試電筆、鋼卷尺、方尺、水平尺、鋼板尺、線墜等。
4)防護用具：高壓絕緣靴、絕緣手套、粉末滅火器等。
5)其他工具：桶、刷子、灰鏟、工具箱、高凳等。
（4）作業條件
1) 柜（屏）所在房間門窗封閉，墻面、屋頂油漆噴刷完，地面工程完。
2)明裝配電柜（屏）盤面安裝時，抹灰、噴漿及油漆應全部完工。 3土建基礎位置、標高、埋件符合設計要求。
4工準備工作完，施工圖紙、設備技術資料齊全。施工組織、技術、質量安全措施完善。
5設備到貨，型號、質量符合設計要求。
2、材料和質量要求
（1）材料的關鍵要求
1)設備及材料均符合國家或部頒發的現行標準，符合設計要求，并有出廠合格證。
2) 柜內配線、線槽等附件應與主要元器件相匹配。
3) 手動式開關機械性能要求有足夠的強度和剛度。
（2）技術關鍵要求
1)施工前明確設計要求，熟悉現行規范、技術標準。
2)施工方案明確：對基礎型鋼制作安裝，設備開箱檢查，設備搬運吊裝，盤柜穩裝，電纜、母線壓接、配線、校線各主要工藝過程都要有具體要求并在施工中嚴格執行。
（3）質量關鍵要求
1) 配電柜（屏）安裝，基礎型鋼、支架安裝必須控制在允許偏差內。
2)對于一般的配電柜（屏）設備，應分別按其產品說明書的要求及設計要求安裝。注意檢查各部分設備的配套和分頭設計的吻合。
（4）職業健康安全關鍵要求
1)吊裝就位必須由起重吊裝工作業。大型控制柜、連體柜、現場條件吊裝位置不便處均應事先制定安全措施，采取防范措施。
2)送電調試階段應嚴格值守制度，嚴格執行停送電程序。
3)不間斷電源輸出端中性線(N極)，必須與由接地裝置直接引來的接地干線相連接做重復接地。
4)不間斷電源正常運行時產生的A級噪聲不應大于45dB；輸出額定電流為5A及以下的小型不問斷電源噪聲，不應大于30dB。
3、施工工藝
（1）操作工藝
配電柜（屏）安裝按工藝流程進行，應注意施工的先后順序，按現場條件和作業情況，各過程也可適當分解或合并進行。
１）設備開箱檢查
① 設備開箱檢查由安裝施工單位執行，供貨單位、建設單位、監理單位參加，并做好檢查記錄。
② 按設計圖紙，設備清單核對設備件數。按設備裝箱單核對設備本體及附件，備件的規格、型號。核對產品合格證及使用說明書等技術資料。
③ 柜體外觀檢查應無損傷及變形，油漆完整，色澤一致。 ④ 柜內電器裝置及元件齊全，安裝牢固，無損傷無缺失。
⑤ 開箱檢查應配合施工進度計劃，結合現場條件，吊裝手段和設備到貨時間的長短靈活安排。設備開箱后應盡快就位，縮短現場存放時間和開箱后保管時間?？上茸魍庥^檢查，柜內檢查待就位后進行。 ２）設備搬運
① 柜的搬運、吊裝由起重工作業，電工配合。
② 設備吊點，柜頂設吊點者，吊索應利用柜頂?shù)觞c(diǎn)，未設有吊點者，吊索應掛在四角承力結構處，吊裝時宜保留并利用包裝箱底盤，避免索具直接接觸柜體。
③ 柜的室內搬運、位移應采用手動插車，不應采用人力撬動方式。 ④ 設備進貨時間按計劃安排，成套配電柜到貨時間宜相對集中，盡量減少現場庫存和二次搬運。如需庫存和二次搬運時，應保證庫存和運輸安全。
３）基礎型鋼安裝
① 基礎型鋼安裝宜由安裝施工單位承擔。
② 型鋼預先調直，除銹，刷防銹底漆。
③ 基礎型鋼架可預制或現場組裝。按施工圖紙所標位置，將預制好的基礎型鋼架或型鋼焊牢在基礎預埋鐵上。用水準儀及水平尺找平，
校正。需用墊片的地方，須按鋼結構施工規范要求。墊片最多不超過三片，焊后清理，打磨，補刷防銹漆。
④ 配電箱安裝可用鐵架固定或銅金屬膨脹螺栓固定。鐵架加工應按尺寸下料，找好角鋼平直度，將埋注端做成燕尾形，然后除銹，刷防銹漆。埋人時注意鐵架平直程度和螺孔間距離，用線墜和水平尺測量準確后固定鐵架、注高強度等級水泥砂漿。待水泥砂漿凝固后達一定強度方可進行配電箱的安裝。
⑤ 基礎型鋼尺寸應按設計要求安裝。
⑥ 基礎型鋼與接地母線連接，將接地扁鋼引入并與基礎型鋼兩端焊牢。焊縫長度為接地扁鋼寬度的2倍。
4）配電箱安裝
① 彈線定位：根據設計要求找出配電箱位置，并按照箱外形尺寸進行彈線定位。配電箱安裝底口距地一般為1.5m，明裝電度表板底口距地不小于1．8m。在同一建筑物內，同類箱盤高度應一致，允許偏差10mm。
② 安裝配電箱的木磚及鐵件等均應預埋，掛式配電箱應采用膨脹螺栓固定。
③ 鐵制配電箱均需先刷一遍防銹漆，再刷灰油漆二道。
④ 配電箱帶有器具的鐵制盤面和裝有器具的門均應有明顯可靠的裸軟銅線PE線接地。
⑤ 配電箱安裝應牢固、平正，其允許偏差不應大于3mm，配電箱體高50cm以下，允許偏差1.5mm。
