一、工程概況：

1、工程名稱：中國銀行湖南省分行銀園公寓廢舊柴油罐及管道拆除工程

2、工程地址：長沙市韶山北路177號銀園公寓2棟

3、工程簡介：因甲方需求，本工程需要拆除的內容有：2臺油罐及附屬管道、負一層鍋爐房內油箱一個，一根煙囪和西北側墻上四根焊接鋼管（水介質管道，以下簡稱水管）。該油罐屬于小型立式柴油罐，共2臺，每臺額定容量為15噸。油罐已于半年前停用。煙囪與水管均已停用廢棄。

二、施工難點分析

1、油罐屬于易燃易爆容器、管道拆除需要連續高空作業，對現場作業人員要求高，作業危險系數高只能白天施工，大風天、雨天不能施工。

2、施工現場緊挨居民樓，拆除期間要盡量減少對小區居民生活造成影響，現場安全文明施工管理難度大。且小區內人員、車輛來往較頻繁，影響施工機械進場和對施工作業面。

3、工程地址在長沙中心城區，吊車、卡車、挖機等施工機械白天不能進城，只能安排在晚上進場，機械進場后有長時間的閑置。

4、現場施工場地狹小，例水管一層地面為大樹與電動車棚，且無車行道，拆下來的管道需靠人工搬運至吊裝范圍內。

5、煙囪下面為電動車棚，煙囪拆除作業前需要對煙囪周圍車棚進行局部拆除。

6、拆除后墻體等恢復、油罐基坑回填、廢料垃圾清運工作需要滿足甲方要求。

三、油罐拆除施工方案

1、油罐周圍環境

油罐在靠銀園公寓2棟西墻覆沙土埋設，覆沙土區域長度8米，寬度5米，覆沙土深度約4米。油罐西邊為小區停車場，停車場與罐埋設平面約有1.7米的落差，北邊為與省圖書館相隔的圍墻，南邊為小區綠化帶。

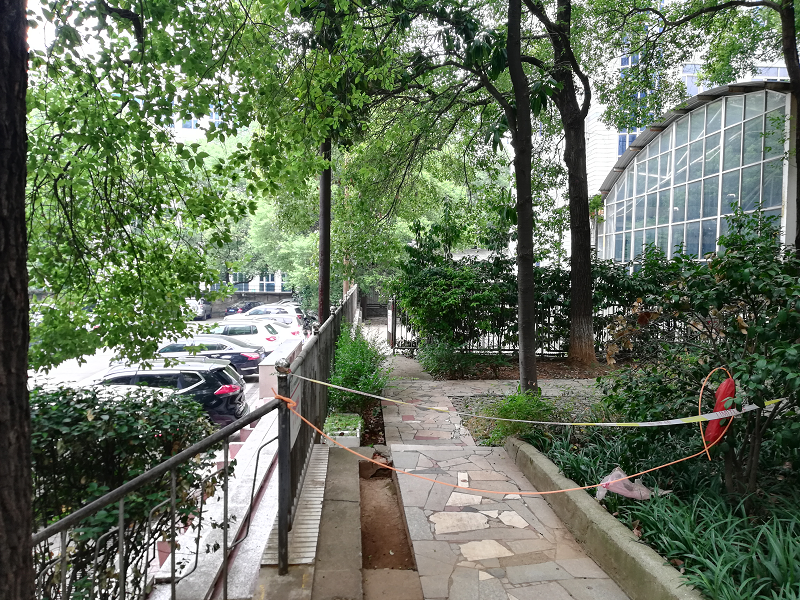

圖1：油罐區域遠景照片

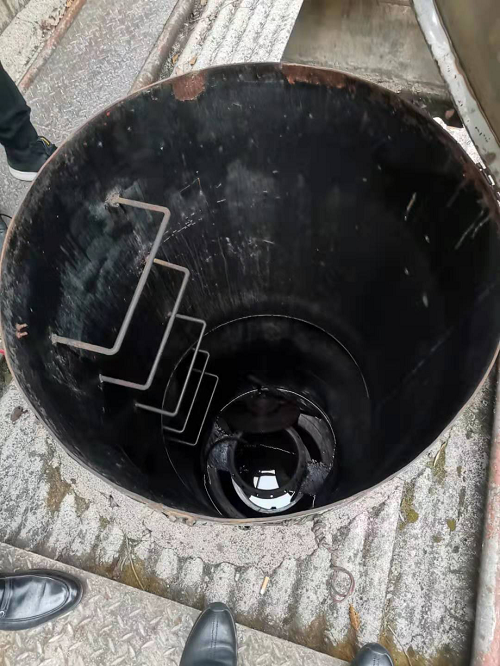

圖2：油罐人孔豎筒照片

2、施工前油罐清洗

1) 施工開始前應用氣體檢測儀檢測罐內油氣濃度，不管是否超標都需要進行清洗。

2) 首先切斷拆除油罐進出油管道的聯接，使油罐和其它管線脫離，然后關閉外圍所有設施的電源。

3) 清洗前從出油閥或泄油閥將殘存油品全部清出，油品清出后將油罐注滿水，漂浮在水面的殘留油污用油泵抽出，浸泡12小時然后將罐內的水全部排放。

4) 排水后應打開油罐上人孔蓋板，在罐頂人孔處用防爆風機連接軟風管對罐內空氣進行強制性換空。油氣換空后再次用氣體檢測儀檢測罐內油氣濃度，達標后（爆炸下限的40%，柴油的爆炸下限為0.6%，達標濃度為0.24%以下）將吸附在罐壁、罐底上的殘留油污用高壓泡沫水沖洗干凈。

3、油罐拆除施工

1) 用吊車將小型挖機（5噸）從小區停車坪吊至油罐北邊平面場地。

2) 作業前30分鐘，再次檢測殘留氣體濃度，確認達標后，啟動挖機對罐體周圍覆土進行開挖，在挖機作業半徑之外的覆土進行人工開挖，機械和人工挖土同時進行。堆土位置為油罐與小區北邊圍墻之間的空地。

3) 挖至罐底部后，切除與油罐相接的管線，用氣割割斷與油罐相連的人孔豎筒，使豎筒與油罐本體分離。

4) 將豎筒和油罐上分別焊上吊耳，用吊車分別吊至卡車上，運送到指定地點。

5) 油罐及附屬管道拆除吊出后，用原土對基坑進行回填并振搗壓實平整。（若甲方要求回填至坑頂平面，則需另外運土至小區停車場，再通過吊車吊土至基坑回填）

4、負一層油箱拆除施工

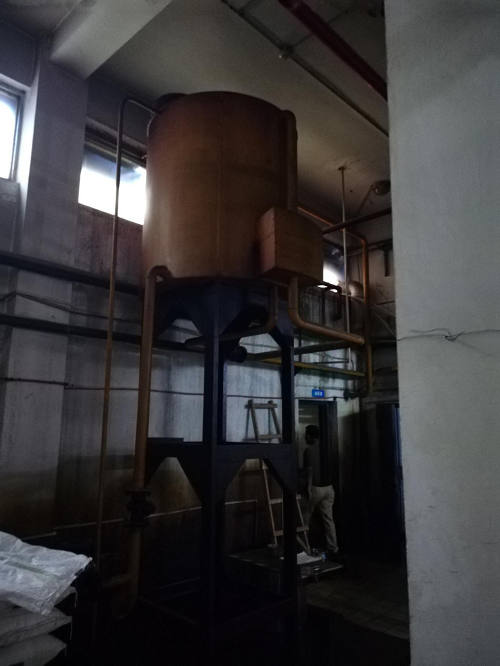

圖3：負一層油箱照片

1) 首先切斷拆除油箱進出油管道的聯接，使油箱和其它管道脫離。

2) 從出油閥或泄油閥將殘存油品全部清出，油品清出后將油箱注滿水，充分浸泡后將箱內的水全部排放。

3) 必要時用高壓泡沫水對油箱進行沖洗。

4) 清洗完成后進行氣體濃度檢測，達標后，用手拉葫蘆把油箱從高處吊下，連同支架一起運送至甲方指定位置。

四、水管拆除方案

1、周圍環境

管道為廢棄的水管（焊接鋼管），一共4根，管徑約為350mm。四根管道沿小區2棟西北角外墻豎向安裝，從一樓到樓頂，單根總高度約30多米，四根總長度約130米。其中兩根管道有保溫層。

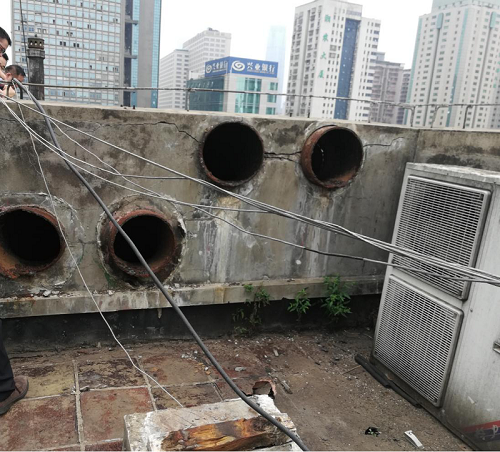

圖4：水管樓頂出口照片

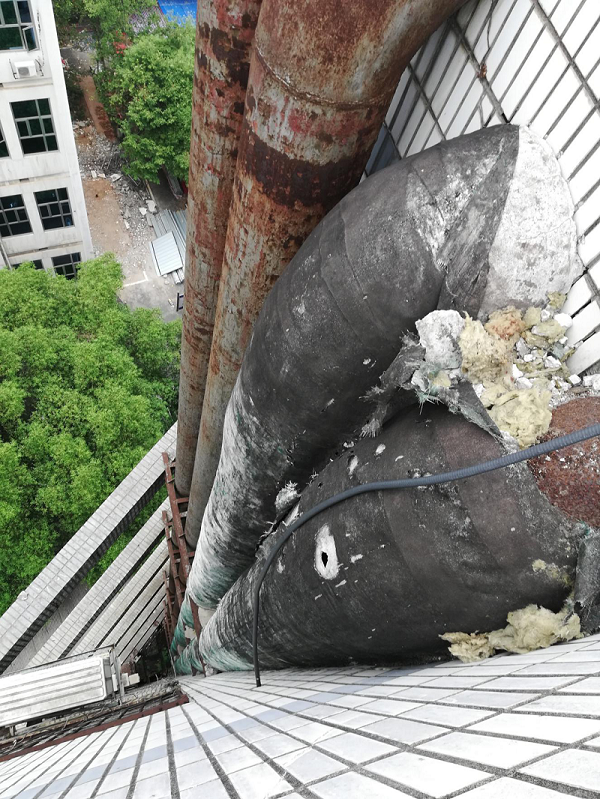

圖5：水管安裝位置照片

2、拆除作業方案

1) 因現場場地限制，吊車無站位空間，計劃對管道采取分段切割、從上往下吊裝的方式拆除。

2) 在樓頂平臺安裝電動卷揚機（3噸）一臺。

3) 管道周圍從下到上搭設施工腳手架，腳手架周圍用防護網防護。施工作業處搭設腳手板作為管道切割人員作業平臺。

4) 用氣割對管道按4米每段進行切割，切割前在管道焊上吊耳，把待切割的管道與卷揚機鋼索連接固定好，再進行切割。割斷后用卷揚機將管段吊至地面臨時堆放。

5) 切割吊裝完第一根管道的第一段后，進行第二根管的切割與吊裝，以此類推，直至4根管最上端切割吊裝完成。

6) 重復上述3、4步驟，按此順序再進行第二段管的切割與吊裝，直到所有管道拆除完成。

7) 拆除到地面的管段，因重量重，搬運運輸難度大，需要再按2米每段切割成兩段。

6) 完成切割后的管段人工搬運至2棟西側吊車起吊點，吊至卡車上，再運送到指定地點。

五、煙囪管道拆除方案

1、周圍環境

原煙囪（焊接鋼管），管徑約為900mm。沿小區2棟北外墻靠東豎向安裝，從負一層一直到樓頂，總高度約36米。

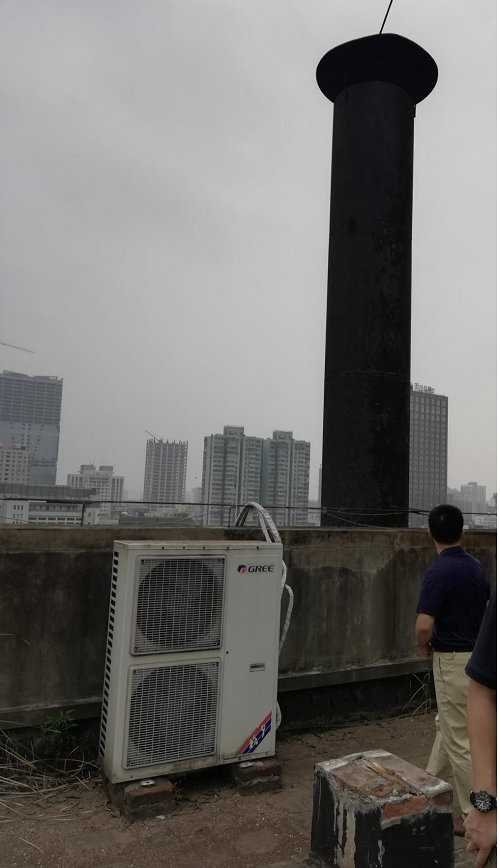

圖7：煙囪頂部照片

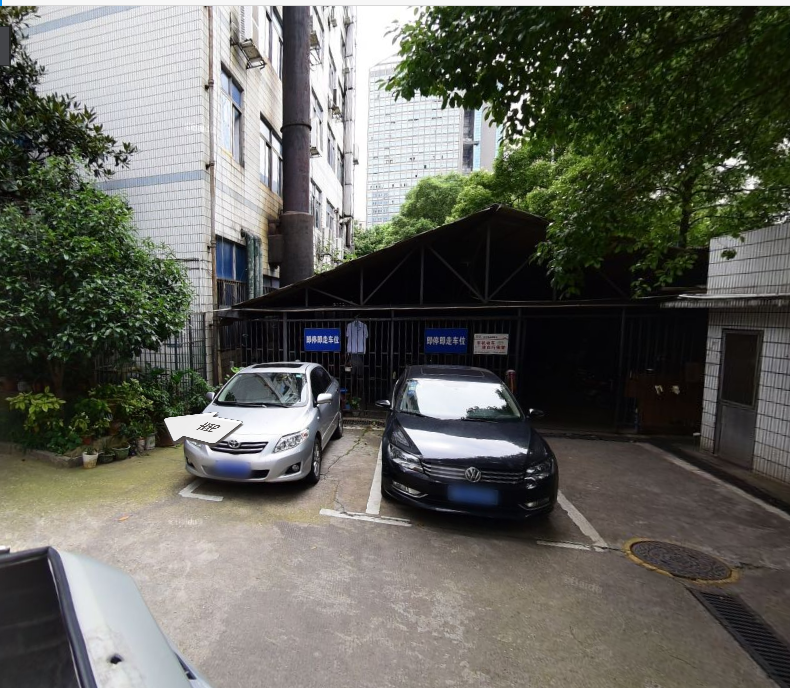

圖8：煙囪整體照片

2、拆除作業方案

1) 計劃對管道采取分段切割、從上往下吊車吊裝的方式拆除。

2) 吊車在小區2棟東北角停放。

3) 煙囪周圍從下到上搭設施工腳手架，腳手架周圍用防護網防護。施工作業處搭設腳手板作為管道切割人員作業平臺。

4) 用氣割對管道按6米每段進行切割，切割前在管道焊上吊耳，把待切割的管道與吊車鋼索連接固定好，再進行切割。割斷后吊至地面臨時堆放，從上往下直至所有管道拆除完成。

5) 拆除到地面的管段長度較長，小區內道路受限，大型卡車無法進入，需要再按3米每段切割成兩段。

6) 切割后的管道用吊車吊至卡車上，運送到指定地點。

六、施工人員配備

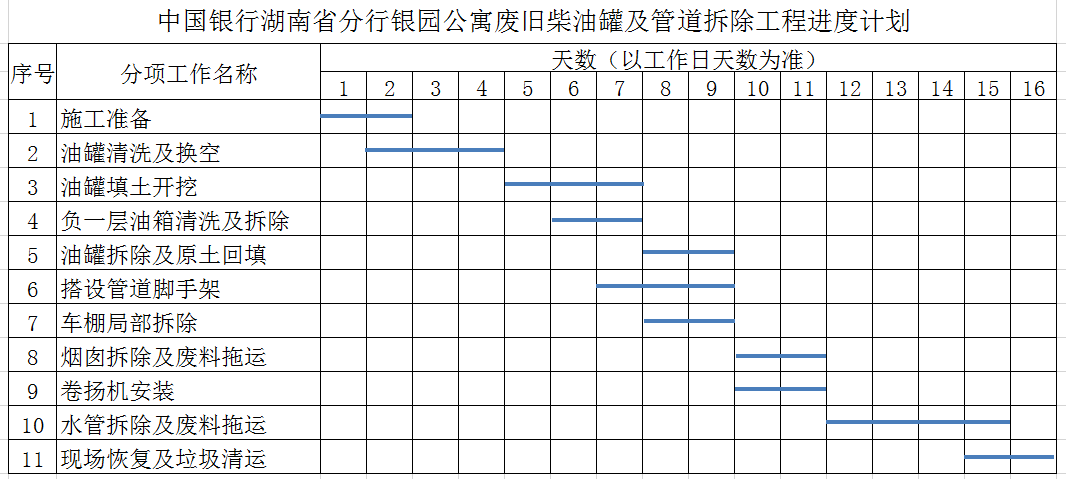

七、進度計劃安排及工期

按照進度計劃安排，施工計劃工期為16個工作日。

八、主要施工機具一覽表

九、安全技術措施

1、通用安全措施

1) 拆除作業期間，在作業周邊地面設置施工安全圍擋。

2) 施工前，檢查周圍環境是否符合環境要求，拉起警戒線。

3) 作業前，由現場負責人及安全員對作業人員進行技術交底和安全交底。

4) 氧氣乙炔瓶要距離明火處10米以上的安全距離。

5) 現場配備專職安全員，對安全作業進行監控與管理。

6) 現場配置滅火器，隨時做好滅火準備。

7) 氣割、焊接、吊裝專業人員必須持證上崗。

8) 高空作業必須佩戴安全帶、安全帽等，做好安全防護措施。

2、油罐拆除專屬措施

1) 油罐拆除期間，在油罐作業周邊2米設置施工圍擋。

2) 舊油罐是屬于易燃易爆設備，本公司有多年的安裝施工和拆除經驗。施工操作工人都須經過專門的安全培訓之后才能進入施工現場進行拆除操作。

3) 拆除作業過程中，每隔4小時對油罐內氣體進行濃度檢測，若發現濃度超標立即停止作業，由現場安全員進行處理，排除不安全因素后才能施工。
